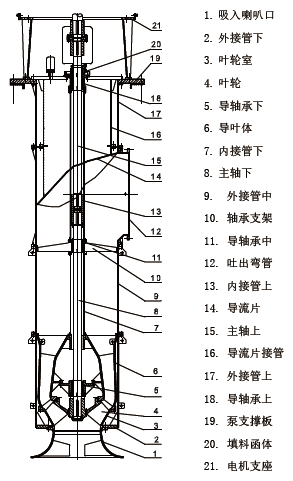

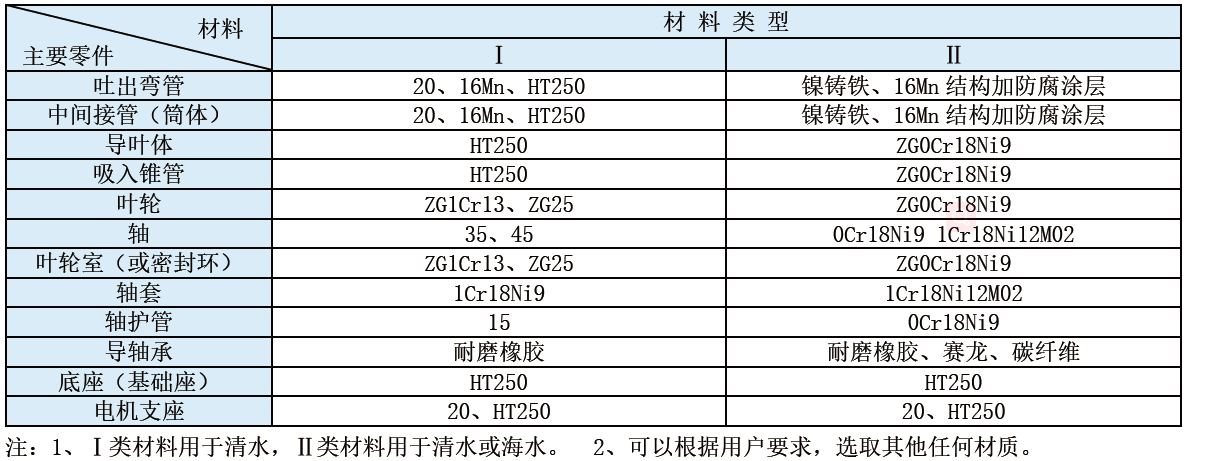

HLB系列立式長軸斜流渦輪泵性能范圍 流量：Q=0.45 ～ 16.7m3/s 揚程：H=5.7 ～ 60m HLB系列立式長軸斜流渦輪泵型號說明 示例：1400HLB-26A 1400---泵吐出口管徑； HLB---立式斜流渦輪泵； 26---泵設計點揚程； A---A、B、C……為葉輪切割順序代號 HLB系列立式長軸斜流渦輪泵結構說明 1. 安裝方式 單層基礎：電動機與泵直聯安裝在一個基礎層上，泵吐出管可布置在泵基礎層之下，也可布置在基礎層之上。 雙層基礎：電動機與泵安裝在各自的基礎層之上，泵吐出管在兩基礎層之間。 2. 泵分為不可抽出式和轉子（包括導葉體）或泵整體可抽出式兩種。 3. 泵葉輪分為離心整體葉輪或斜流式整體葉輪，雙金屬整體葉輪和組合葉輪等。 4. 泵的軸向力由電機的止推軸承承受，也可根據需要設計成由泵本身的止推軸承來承受。 5. 泵的軸承為橡膠（耐磨、耐蝕、耐海水橡膠）導軸承，也有在驅動端（聯軸器下方）采用滾動軸承。泵軸通常設置護管，護管內充有潔凈的壓力水，用于導軸承的潤滑和沖洗，壓力水量可有流量繼電器控制以防缺水損壞軸承。 當泵用于輸送污水或含有顆粒的水時，導軸承端設有停車自動軸封裝置，以防停機后介質進入軸承內。 6. 輸送海水的泵，除采用耐海水電化腐蝕的材料外，還采用動電陽極法或外部電源法陰極保護裝置，以防止泵零件的電化腐蝕。 7. 泵通過剛性或彈性聯軸器由電機直接驅動。 8. 泵吸入錐管由通常的喇叭形和改進的橢圓形兩種。 HLB系列立式長軸斜流渦輪泵主要零件材料 HLB系列立式長軸斜流渦輪泵剖面圖 HLB系列立式渦輪泵
